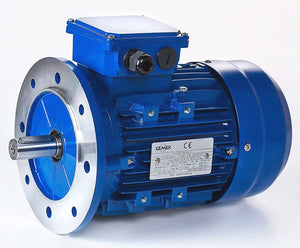

Moteur asynchrone triphasé aluminium IE1 – 0,09 kW – 1500 tr/min – B5 à grande bride – MS56
Payez en plusieurs fois sans frais par carte bancaire. Le montant est automatiquement divisé et prélevé chaque mois. Aucun intérêt ni frais supplémentaire.
Description & caractéristiques
🔧 Description générale
Moteur électrique asynchrone triphasé à rotor à cage d’écureuil, destiné aux applications industrielles standards.
Ce moteur en carcasse aluminium est conçu pour un fonctionnement fiable en service continu, avec une excellente compatibilité mécanique conforme aux normes IEC.
Couleur bleu, RAL 5010
⚙️ Caractéristiques électriques
Type de moteur : Asynchrone triphasé
Rendement : IE1
Nombre de pôles : 4
Vitesse synchrone : 1500 tr/min
Puissance nominale : 0,09 kW
Puissance mécanique : 0,12 HP
Fréquence : 50 Hz
Service : S1 (service continu)

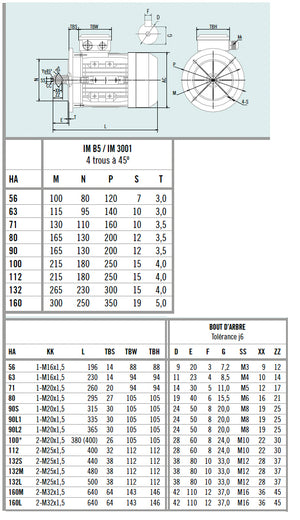

🔹Montage – IM B5 (moteur à grande Bride)

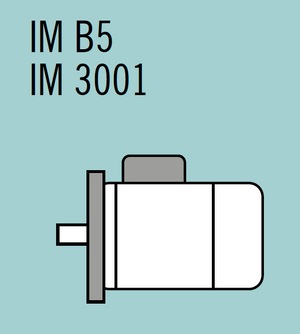

Forme de construction : IM B5 / IM 3001
Cercle de perçage (entraxe des trous) M : Ø 100 mm (4 trous à 45°)
Diamètre extérieur de bride P : Ø 120 mm
Diamètre de centrage (épaulement) N : Ø 80 mm
Diamètre des trous S : Ø 7 mm
🔌 Alimentation
Tension nominale standard : 400 V – 50 Hz
Couplage : Δ / Y (230/400 V)
(Configuration standard constructeur pour les moteurs de petites puissances – tension exacte indiquée sur la plaque signalétique)
🔩 Arbre de sortie (bout d’arbre – tolérance j6)
Diamètre arbre (D) : Ø 9 mm
Longueur arbre (E) : 20 mm
Largeur de clavette (F) : 3 mm
Clavette : 3 × 3 mm
Filetage en bout d’arbre (SS) : M3
🛡️ Protection & conditions d’utilisation
Indice de protection : IP55
Classe d’isolation : F (155 °C)
Classe thermique : B
Température ambiante maximale : 40 °C
Altitude maximale : 1000 m
🧱 Construction mécanique
Carcasse : Aluminium moulé
Taille IEC : MS56
Refroidissement : IC 411 – ventilation externe
Rotor : Cage d’écureuil
Boîte à bornes :
Orientable à 360°
Borne de masse intégrée
🔩 Roulements & étanchéité
Roulements :
Avant : 6201 2RS C3
Arrière : 6201 2RS C3
Lubrification : Graissés à vie, sans entretien
Étanchéité : Joints à double lèvre
📐 Normes & conformité
EN / IEC 60034-1
EN / IEC 60034-5 (IP)
EN / IEC 60034-6 (refroidissement)
EN / IEC 60034-7 (formes de construction)
EN / IEC 60034-30 (classe de rendement)
Marquage CE
🏭 Applications typiques
Ventilation
Convoyeurs légers
Pompes
Automatismes industriels
Machines compactes
Machines industrielles générales
Livraison & retours
Lorem ipsum
Ce qu'ils en pensent
Ils nous font confiance pour leurs moteurs électriques
« Je me suis retrouvé dans une situation très compliquée en pleine production : le moteur de mon combiné a commencé à dégager une odeur de brûlé. J'ai immédiatement arrêté la machine. Le moteur était introuvable en stock ailleurs jusqu'à ce que je tombe sur Eliparts. Commande simple, livraison très rapide et remplacement très facile. Grande réactivité, je recommande fortement. »
« Suite à une panne sur le moteur de ma plieuse Amada, il m'était impossible de trouver une solution à un prix correct. Chez Eliparts, j'ai trouvé exactement ce qu'il me fallait. Livraison rapide et surtout de très bons conseils pour choisir le bon moteur. Installation simple et efficace. Très satisfait. »
« J'ai rencontré un problème sur une vis à grain : mon moteur de 2,2 kW faisait un bruit anormal et commençait à faiblir. J'ai rapidement trouvé une solution chez Eliparts. Commande simple, livraison parfaite et matériel conforme. Très satisfaite, je recommande. »
« Super réactif, matériel de qualité. Très satisfait, encore mieux que l'origine. »
« Remplacement d'un moteur défectueux : produit de grande qualité, très facile à installer. Bon conseil, rapide et vraiment compatible. Rien à redire. »
« Dans le cadre de la fabrication d'une machine, j'avais besoin de plusieurs moteurs. Prix très bien positionnés, livraison rapide et qualité au rendez-vous. Très satisfait du service et des produits. »
« Je suis tombé en panne sur ma machine de découpe. Impossible de trouver un moteur autour de chez moi. En cherchant sur Google, je suis tombé sur Eliparts. J'ai beaucoup apprécié les conseils présents sur le site, qui m'ont vraiment aidé à faire le bon choix. J'ai commandé le moteur et tout fonctionne parfaitement aujourd'hui. »
« Mon grand-père bricole énormément et avait un vieux moteur cassé sur une de ses machines, introuvable partout. Ne connaissant pas grand-chose, j'ai contacté Eliparts. Ils ont pris le temps de m'accompagner et nous avons trouvé un moteur compatible pour remplacer un modèle de plus de 50 ans. Un grand merci pour votre aide et votre professionnalisme. »
« Je recherchais plusieurs moteurs pour l'entreprise dans laquelle je travaille. Notre fournisseur habituel n'avait plus de stock. Chez Eliparts, j'ai trouvé immédiatement ce qu'il me fallait. Large disponibilité et réactivité. Merci pour votre sérieux. »
« J'avais besoin d'un moteur spécifique, indisponible même sur le site. J'ai tenté de contacter Eliparts et ils me l'ont trouvé ! Commande lancée rapidement et livraison en seulement 2 jours pour un produit spécifique. Service au top, bravo à l'équipe. »
« Je travaille dans un environnement où l'arrêt de production n'est pas une option. Suite à une panne, il me fallait un moteur rapidement, mais difficile à trouver. Après plusieurs recherches sur différents sites, j'ai finalement trouvé la solution chez Eliparts. Rapide, efficace, merci pour votre réactivité. »
« Moteur en panne, situation compliquée. Commande passée chez Eliparts : matériel de qualité, installation simple et fonctionnement parfait. Très satisfait, je recommande. »
« J'utilise régulièrement des moteurs électriques dans mon travail, et ce n'est pas toujours facile à trouver. Chez Eliparts, il suffit de les contacter : ils trouvent toujours une solution. Super qualité et prix très bien placés. Je recommande. »
« Mon mari cherchait un moteur électrique introuvable chez nos fournisseurs habituels. Nous l'avons finalement trouvé chez Eliparts. Résultat : moteur parfaitement compatible et surtout 3 à 4 fois moins cher que chez notre revendeur local. Très satisfaits, merci. »
« Trouver un moteur peut être compliqué, long et très cher. Chez Eliparts, c'est tout l'inverse : simple, rapide et efficace. Très satisfait de mon achat. »
« Je devais partir au Maroc et on m'a demandé de ramener un moteur difficile à trouver. Je n'avais pas beaucoup de temps, mais Eliparts a été très réactif. Livraison rapide, j'ai pu l'emporter sans problème. À l'arrivée, tout a parfaitement fonctionné. Merci pour votre efficacité. »
« Dans le TP, on est plus habitués à l'hydraulique qu'à l'électrique. Suite à une panne, j'ai dû trouver un moteur rapidement. Je suis tombé sur Eliparts : site clair, facile à utiliser, et surtout des conseils très utiles. Grâce à ça, j'ai pu comprendre et choisir le bon moteur. Mon responsable était ravi. »
« Besoin d'un moteur rapidement : Eliparts a répondu présent. Commande simple, livraison rapide, produit conforme. Parfait. »
« Pourquoi faire compliqué ? Ici c'est simple, efficace et ça fonctionne parfaitement. Bravo à vous. »
« Je ne suis pas très à l'aise techniquement et j'avais peur de me tromper. Heureusement, l'équipe Eliparts m'a bien accompagné dans mon choix. Très bon matériel, merci pour votre aide. »
« Pas toujours évident de commander sur internet quand on n'est pas expert. J'ai utilisé le formulaire de contact et j'ai été très bien accompagné. On m'a envoyé directement le bon lien pour commander. Réception rapide et moteur parfaitement adapté. Ma plieuse fonctionne à nouveau parfaitement. »
Questions fréquentes
Oui. Nos moteurs sont normalisés IEC, donc interchangeables avec ABB, Leroy Somer, Siemens, WEG et toute autre marque. Vérifiez que la hauteur d'axe, la puissance, la vitesse et la forme de construction sont identiques. En cas de doute, contactez-nous avec une photo de votre plaque signalétique.
Mesurez au pied à coulisse : la hauteur d'axe (centre de l'arbre au sol), le diamètre de l'arbre et la clavette, l'entraxe des trous de fixation, et le diamètre de la bride si présente. Ces cotes sont standardisées selon la norme CEI.
Le couplage dépend de la tension de votre réseau et de la plaque signalétique. Pour un moteur 230/400V sur réseau 400V : couplage en étoile (Y). Pour un moteur 400/690V sur réseau 400V : couplage en triangle. Règle d'or : la tension la plus basse correspond toujours au triangle. Consultez notre guide de branchement.
Oui. L'isolation Classe F (155°C) est compatible avec les variateurs. Couplage en étoile recommandé. À très basse vitesse prolongée, prévoyez une ventilation forcée car le ventilateur d'origine ne suffira plus.
Oui. La protection IP55 (standard sur tous nos moteurs) garantit une étanchéité contre la poussière et les jets d'eau de toute direction. Adapté aux installations extérieures en conditions climatiques normales (jusqu'à 40°C, altitude jusqu'à 1000 m).
Oui, sous réserve de vérifier la configuration du modèle. Si l'arbre est vers le haut ou le bas, il est recommandé d'ajouter un capot parapluie pour protéger le roulement et l'étanchéité contre la pluie et la condensation.
Oui, tous les moteurs Eliparts sont livrés avec la clavette déjà installée sur l'arbre. Vous n'avez pas besoin de la commander à part.
Commande validée avant 11h = expédiée le jour même. Transport : 24h à 72h selon votre localisation. Livraison en France et dans 10 pays européens. Vérifiez l'état du colis à réception et émettez des réserves si nécessaire.
Oui, sous conditions : accord préalable écrit obligatoire, produit non utilisé/monté/démonté, frais de retour à charge de l'acheteur. Les moteurs sur mesure ne sont pas repris. Contactez-nous avant tout retour.
Contactez notre ingénieur. Envoyez-nous la plaque signalétique de votre ancien moteur, des photos, ou les mesures principales. Nous vous orienterons vers le bon modèle — c'est gratuit et sans engagement.
