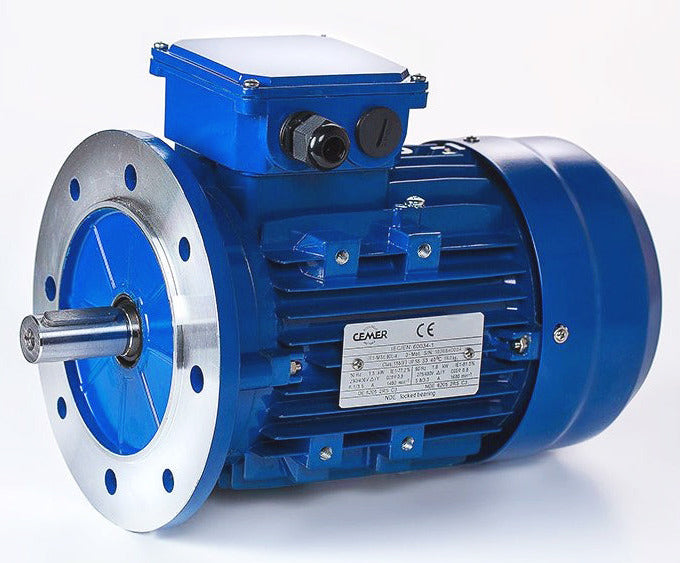

Moteur asynchrone triphasé aluminium IE1 – 0,06 kW – 1500 tr/min – B5 à grande bride – MS56

🔧 Description générale

Moteur électrique asynchrone triphasé à rotor à cage d’écureuil, destiné aux applications industrielles standards.
Ce moteur en carcasse aluminium est conçu pour un fonctionnement fiable en service continu, avec une excellente compatibilité mécanique conforme aux normes IEC.
Couleur bleu, RAL 5010

⚙️ Caractéristiques électriques

Type de moteur : Asynchrone triphasé

Rendement : IE1

Nombre de pôles : 4

Vitesse synchrone : 1500 tr/min

Puissance nominale : 0,06 kW

Puissance mécanique : 0,08 HP

Fréquence : 50 Hz

Service : S1 (service continu)

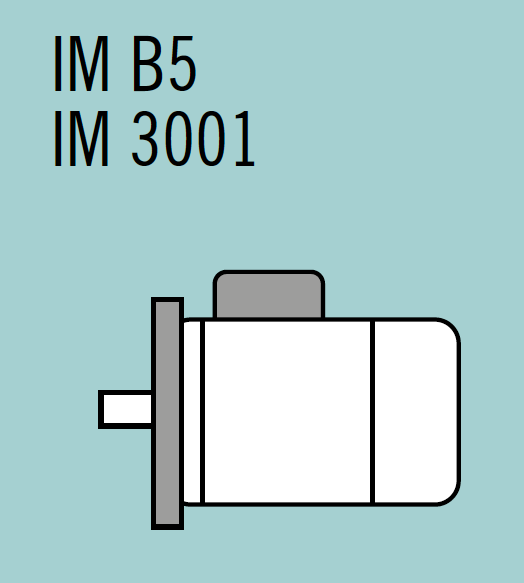

🔹Montage – IM B5 (moteur à grande Bride)

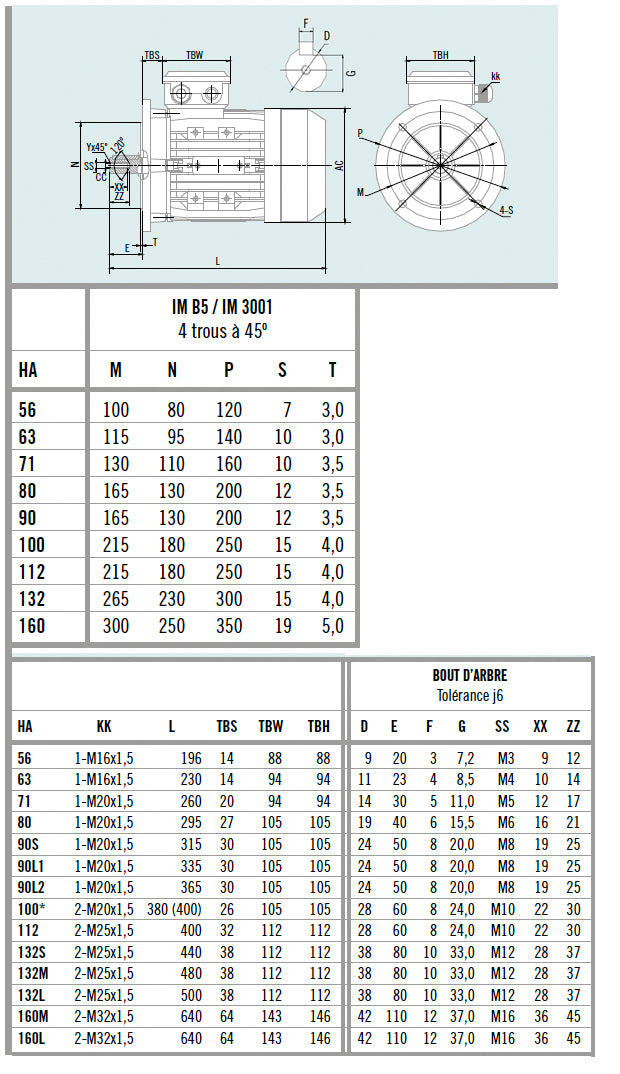

Forme de construction : IM B5 / IM 3001

Cercle de perçage (entraxe des trous) M : Ø 100 mm (4 trous à 45°)

Diamètre extérieur de bride P : Ø 120 mm

Diamètre de centrage (épaulement) N : Ø 80 mm

Diamètre des trous S : Ø 7 mm

🔌 Alimentation

Tension nominale standard : 400 V – 50 Hz

Couplage : Δ / Y (230/400 V)

(Configuration standard constructeur pour les moteurs de petites puissances – tension exacte indiquée sur la plaque signalétique)

🔩 Arbre de sortie (bout d’arbre – tolérance j6)

Diamètre arbre (D) : Ø 9 mm

Longueur arbre (E) : 20 mm

Largeur de clavette (F) : 3 mm

Clavette : 3 × 3 mm

Filetage en bout d’arbre (SS) : M3

🛡️ Protection & conditions d’utilisation

Indice de protection : IP55

Classe d’isolation : F (155 °C)

Classe thermique : B

Température ambiante maximale : 40 °C

Altitude maximale : 1000 m

🧱 Construction mécanique

Carcasse : Aluminium moulé

Taille IEC : MS56

Refroidissement : IC 411 – ventilation externe

Rotor : Cage d’écureuil

Boîte à bornes :

Orientable à 360°

Borne de masse intégrée

🔩 Roulements & étanchéité

Roulements :

Avant : 6201 2RS C3

Arrière : 6201 2RS C3

Lubrification : Graissés à vie, sans entretien

Étanchéité : Joints à double lèvre

📐 Normes & conformité

EN / IEC 60034-1

EN / IEC 60034-5 (IP)

EN / IEC 60034-6 (refroidissement)

EN / IEC 60034-7 (formes de construction)

EN / IEC 60034-30 (classe de rendement)

Marquage CE

🏭 Applications typiques

Ventilation

Convoyeurs légers

Pompes

Automatismes industriels

Machines compactes

Machines industrielles générales
